如何日常保护电气控制系统?

电气控制系统中常见的保护环节有短路保护、过载保护、缺相保护、欠压保护和相序保护等,这些保护在控制电路中都是通过哪些电器完成?

短路保护

常见的短路保护电器有熔断器和断路器。

熔断器比较适合于对动作准确度和自动化程度要求较差的系统中,如小容量的笼型电动机、一般 的普通交流电源等。可是熔断器有一个弊端,当发生短路时,可能发生一相熔断器熔断,造成设备缺相运行。

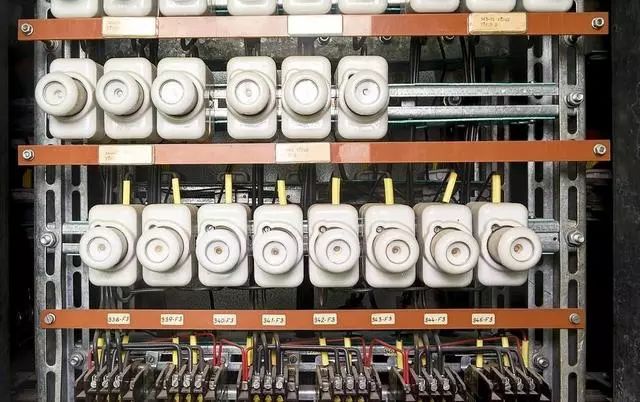

熔断器

断路器又称空气开关,当电路发生短路故障时,它的电磁脱扣器自动脱扣进行短路保护,直接将三相电源同时切断,保护电路和设备的安全,因此广泛应用在电气控制系统中。

断路器

欠压保护

欠压一般 应用接触器作为保护,当主电动机控制线路,电源电压过低或断电时,接触器线圈释放,此时其主触点和辅助触点同时打开,使电动机电源切断并失去自锁。

接触器

相序保护

一般 采用相序保护器来作为相序保护。相序保护器,可在相序不对时不让电动机启动,相序正确时,电动机正常启动,从而避免了可能由反转引发的事故,一般 与接触器配套应用。

相序保护器

它主要用于流动作业而又要求相序正确的电动机。如空压机、风机、、水泵、油泵、中央空调机组、电控箱、起重机等设备中。

过载保护或热保护

说白了过载保护是指电动机的电流超过额定电流。常见保护器件有热继电器、电机综合保护器、电机保护断路器。

热继电器的优点是结构简单、价格低廉,可是缺点是保护功能少,在电机出现堵转、缺相、长时间过载、启动超时等故障时,有时不能起保护作用。

热继电器

电机综合保护器实际上是一个集断相、过载、堵转、三相不平衡等保护为一体的综合保护器,因为保护器是穿心式,就可以减少大电线的断点,从而减少发热点和故障点。可是缺点也很明显,电动机综合保护器需要连续工作,这样因电网电压的波动、干扰、自身的发热等因素,使其的故障率也很高。

电机综合保护器

电机保护断路器优势是保护稳定、使用便捷、动作灵敏、精度高、重复性好、保护功能齐全等,缺点是成本较高。

电机保护断路器

当前小型设备或是一般控制,考虑到成本绝大多数依然采用热继电器作为过载保护,电机综合保护器在少量要求严格设备中应用。大型设备或是自动控制设备主要依然采用电机保护断路器作为过载保护。
