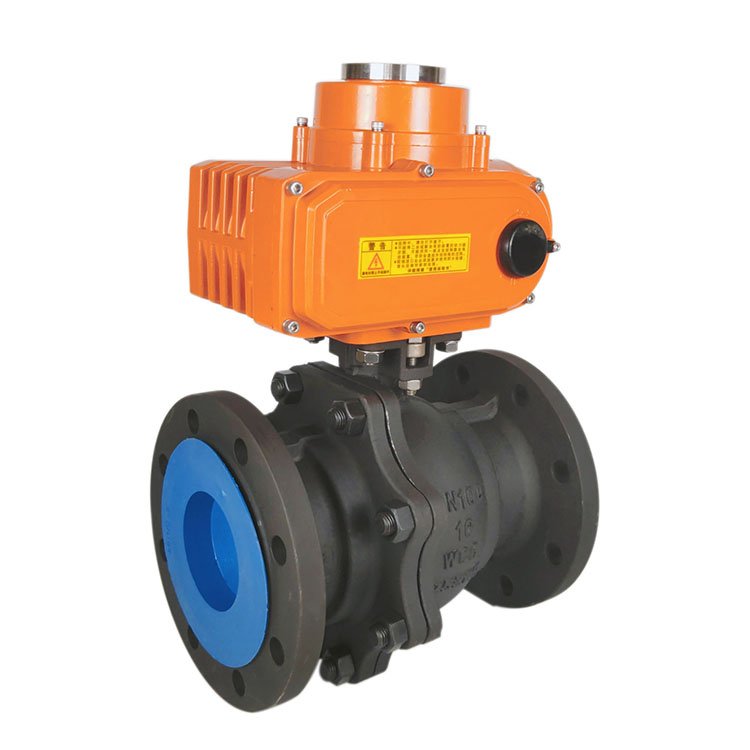

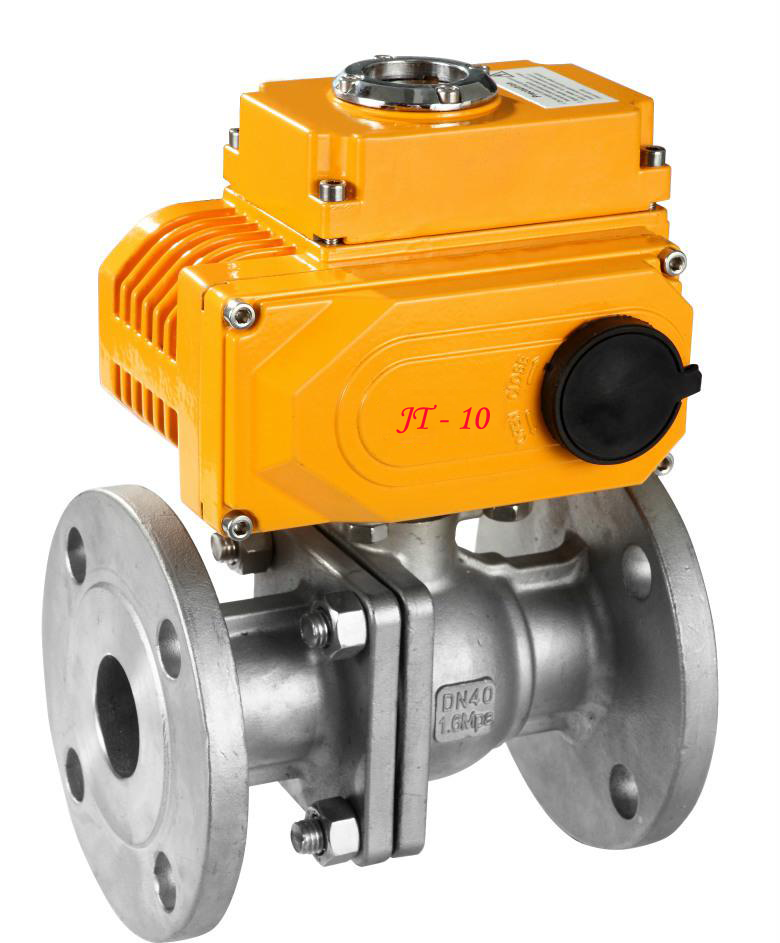

不锈钢电动球阀

不锈钢球阀的阀体通道和连接管径相等并成直径,介质几乎可以毫无损失的流过。电动球阀按其密封性能可分软密封阀座及金属密封阀座,软密封阀座适用于温度≤180°的场合,金属硬密封阀座适用于温度≤425°的场合。电动球阀通常用于密封要求严格的场合,除控制气体、液体、蒸汽介质外,还适宜控制污水和含有纤维性杂质的介质,广泛用于石油、化工、冶金、轻工、造纸、电站、制冷等工作领域。

产品特点
1、流体阻力小,电动球阀是所有阀类中流体阻力小的种,即使是缩径球阀,其流体阻力也相当小。
2、电动球阀止推轴承减小阀杆磨擦力矩,可使阀杆长期操作平稳灵活。
3、阀座密封性能好,采用聚四氟乙烯等弹性材料制成的密封圈,结构易于密封,而且电动球阀的密封能力随着介质压力的增高而增大。
4、电动球阀阀杆密封可靠,由于阀杆只作彷转动运而不做升降运动,阀杆的填料密封不易破坏,且密封能力随着介质的压力增高而增大。
5、由于聚四氟乙烯等材料具有良好的自润滑性,与球体的磨擦损失小,故电动球阀的使用寿命长。
6、电动球阀采用下装式阀杆和阀杆头部凸阶防止阀杆喷出,如火灾造成阀杆密封破坏,凸阶与阀体间还可形成金属接触,确保阀杆密封。
7、电动球阀具有防静电功能:在球体、阀杆、阀体之间设置弹簧,能将开关过程产生的静电导出。
技术参数和性能




电动执行器技术参数
Q941F电动球阀阀体参数
电源 AC110、220、380V/DC24、220V 公称通径 DN15~200mm
输出力矩 50N·M~2000N·M 公称压力 PN1.6、2.5、4.0、6.4、10MPa
任选功能 开关型、触点型、开度信号、智能调节型 阀轴材质 碳钢、不锈钢
动作范围 0~90°±5° 阀体材质 碳钢、304/316/316L不锈钢
动作时间 15秒/30秒/60秒 球体材质 304/316/316L不锈钢
环境温度 -30°~60° 阀座密封 PTFE、PPL、金属密封
手动操作 附带手柄操作 温   度 PTFE≤180℃、PPL≤300℃、金属密封≤400℃
限   位 电气、机械二重限位 适用介质 水、石油、粘性流体、浆料、强氧化性介质等
防护等级 IP-67(防爆外壳:Exd Ⅱ BT4 IP67可选)
输入信号 0-10,1-5VDC/4-20mA(智能调节型) 特   点 连线简单,结构紧凑、阻力小、动作稳定

外形尺寸


公称通径DN
L L1 W H D D1 额定功率 额定电流
压力 1.6/2.5 1.6/2.5 1.6/2.5 1.6/2.5 1.6/2.5 1.6/2.5





15 130 119 110 256 95 65 15W 0.1A
20 140 119 110 260 105 75 15W 0.1A
25 150 155 132 266 115 86 15W 0.2A
32 165 155 132 270 136 100 15W 0.2A
40 180 208 165 312 146 110 25W 0.5A
50 200 208 165 325 160 125 25W 0.5A
65 220 208 165 336 180 145 25W 0.5A
80 250 256 211 365 195 160 50W 0.8A
100 280 256 211 400 215/230 180/190 90W 1.0A
125 320 256 211 420 245/270 210/220 90W 1.0A
150 360 288 235 440 280/300 240/250 120W 1.2A
200 400 288 235 470 335/360 295/310 150W 1.2A

订货说明
1、电源电压:DC24V、DC220V、AC110V、AC220V、AC380V
2、介质类型、温度、压力
3、控制类型:开关型、无源触点型、阀位信号反馈型、智能调节型
4、智能调节型:输入信号4-20mA,1-5V,0-10V;输出信号:4-20mA,1-5V,0-10V
